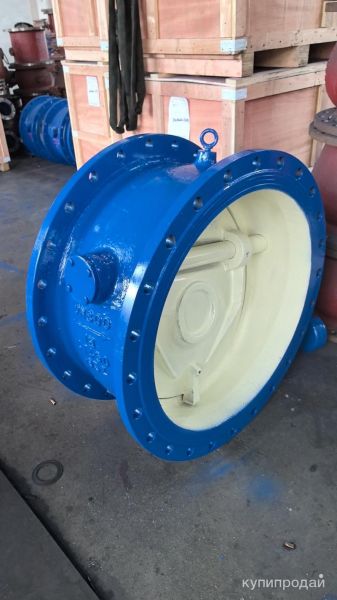

Клапан обратный поворотный фланцевый чугунный с противовесом 19ч19р
19ч19р предназначен для пропуска рабочей среды в направлении потока и предотвращения ее движение в противоположном направлении, защиты трубопровода от гидравлических ударов.
Клапан (затвор) обратный поворотный фланцевый 19ч19р используется на трубопроводах в качестве устройства, предотвращающего направленное движение рабочей среды (вода, пар) с условным давлением Ру-10 кгс/см2 температурой до +80 °C в обратном направлении. К трубопроводу присоединяются при помощи фланцев. Клапаны устанавливаются на горизонтальном трубопроводе.
Чертеж клапана обратного поворотного с противовесом 19ч19р
Материалы основных деталей
№ Наименование Детали Материал
1 Корпус QT450
2 Диск QT450
3 Шток 2Cr13
4 Противовес HT200
5 Масляный цилиндр Компонент
6 Ручка Q235
7 Упорка Q235
8 Уплотнительное кольцо диска EPDM
9 Шестигранный болт B7
