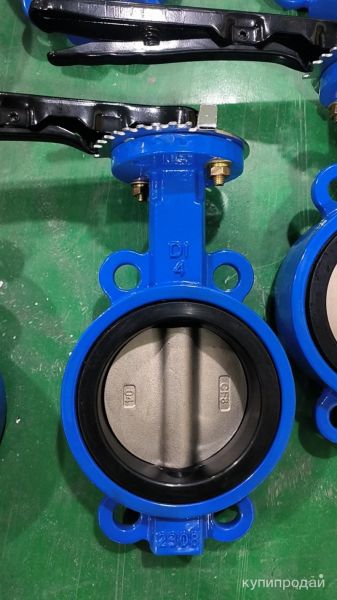

Затвор дисковый поворотный межфланцевый с симметричным диском с ручкой
Дисковый затвор или поворотный дисковый затвор, или межфланцевый дисковый затвор – являются арматурой общего назначения, используются в различных отраслях в качестве запорного устройства в системах теплоснабжения, водоснабжения и на разных магистральных трубопроводах, транспортирующих среды с часто применяемыми значениями давлений и температур. Основной отсекающий (запирающий) элемент это диск, поворачивающийся по собственной оси, расположенный перпендикулярно (в закрытом положении) к направлению движения воды. Довольно часто данный затворы называют задвижками, вентилями и т.д. Дисковые поворотные затворы сегодня являются наиболее распространенным компонентом трубопроводов во всем мире. Высокая герметичность, надёжность и доступная цена на установку и обслуживание делают их идеальным решением для большинства трубопроводных систем.
Чертеж затвора дискового поворотного межфланцевого с симметричным диском с ручкой
Материалы основных деталей
№ Наименование Детали Материал
1 Корпус QT450
2 Манжета EPDM
3 Диск CF8
4 Шток 416
5 Втулка Композитная
6 Уплотнение EPDM
7 Ручка Чугун
Основные габаритные & присоединительные размеры
Ру, МПа Ду, мм L H≈ H1≈ A D1 n-фd Вес приблизительный, кг
1,0 40 41 69 136 150 110 4-ф18 2.5
50 41 80 161 150 125 4-ф18 2.5
65 44 89 175 150 145 4-ф18 3.2
80 44 95 181 150 160 8-ф18 3.6
100 51 114 200 200 180 8-ф18 4.9
125 54 127 213 200 210 8-ф18 7
150 54 139 226 280 240 8-ф22 7.8
200 59 175 260 280 295 8-ф22 13.2
Ру, МПа Ду, мм L H≈ H1≈ A D1 n-фd Вес приблизительный, кг
1,6 40 41 69 136 150 110 4-ф18 2.5
50 41 80 161 150 125 4-ф18 2.5
65 44 89 175 150 145 4-ф18 3.2
80 44 95 181 150 160 8-ф18 3.6
100 51 114 200 200 180 8-ф18 4.9
125 54 127 213 200 210 8-ф18 7
150 54 139 226 280 240 8-ф22 7.8
200 59 175 260 280 295 12-ф22 13.2
*Реальные размеры могут чуть отличаться.
