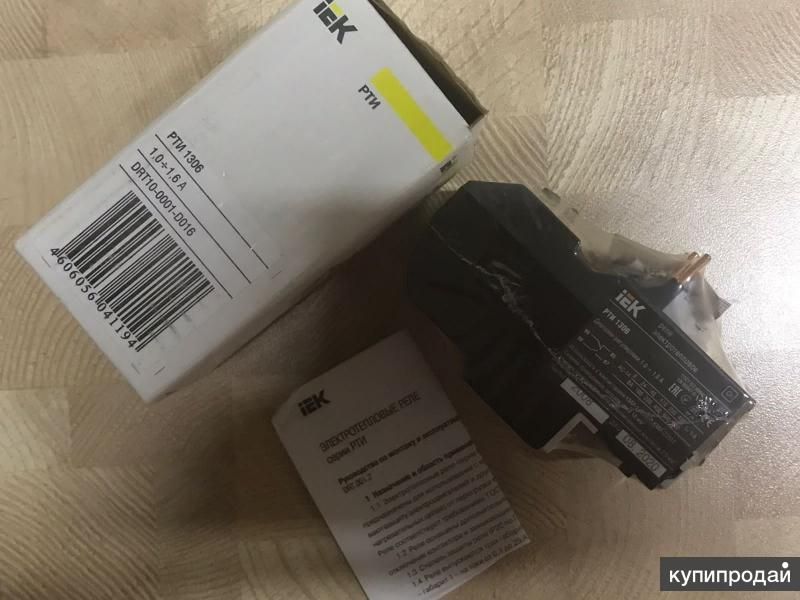

Реле электротепловое РТИ-1306 IEK (1.0-1.6А)
Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии.
Предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора.
Устанавливается непосредственно на контакторах серии КТИ и КМИ.
Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.
Реле оснащено дополнительными контактами – размыкающим для отключения контактора и замыкающим для сигнализации срабатывания.
Технические характеристики:
Регулируемый диапазон тока, А 1…1,6
Вес, кг 0,165
Высота, мм 67.0
Глубина, мм 92.0
Доп конт – Защита от сверхтоков – предохр gG, А 5
Доп конт – Момент затяжки, Нм 1.2
Доп конт – Сечение присоединяемых проводников, мм² 1,0-1,25
Доп конт – Ток термической стойкости In, А 5
Класс защиты Класс 10
Кол-во вспомогат норм замкнутых-НЗ конт 1
Кол-во вспомогат норм разомкнутых-НО конт 1
Кол-во вспомогат переключающих контактов 0
Момент затяжки, Нм 2
Номин импульсное напряжение, кВ 6
Номин напряжение изоляции Ui, В 660
Номин раб напряжение, В 230; 400; 600
Рабочая частота, Гц 0-400
Сечение присоед гибкого каб без наконечника, мм² 1,5-10
Сечение присоед гибкого каб с наконечником, мм² 1-4
Сечение присоед жесткого кабеля, мм² 1-6
Температура эксплуатации, °C от -45 до +55
Тип монтажа Непосредственный монтаж одиночное расположение
Тип подключения силовой электрич цепи Винтовое соединение
Ток предохранителя aM, А 2
Ток предохранителя qG, А 4.0
Ширина, мм 44.0
